想找渠圖，先寫清楚你要回答的問題：是單位去水接駁、公用立管、地下渠段，還是屋外渠道？管理方既有資料、屋宇署樓宇紀錄、渠務署渠道系統紀錄有不同用途，沒有一個來源可直接保證顯示所有現有暗喉與最近改動。
找文件的目的，是協助核對位置及準備檢查。圖則有記錄某條喉，不等於今天仍按該版本接駁；找不到記錄，也不能直接斷定沒有排水設施或存在違例工程。

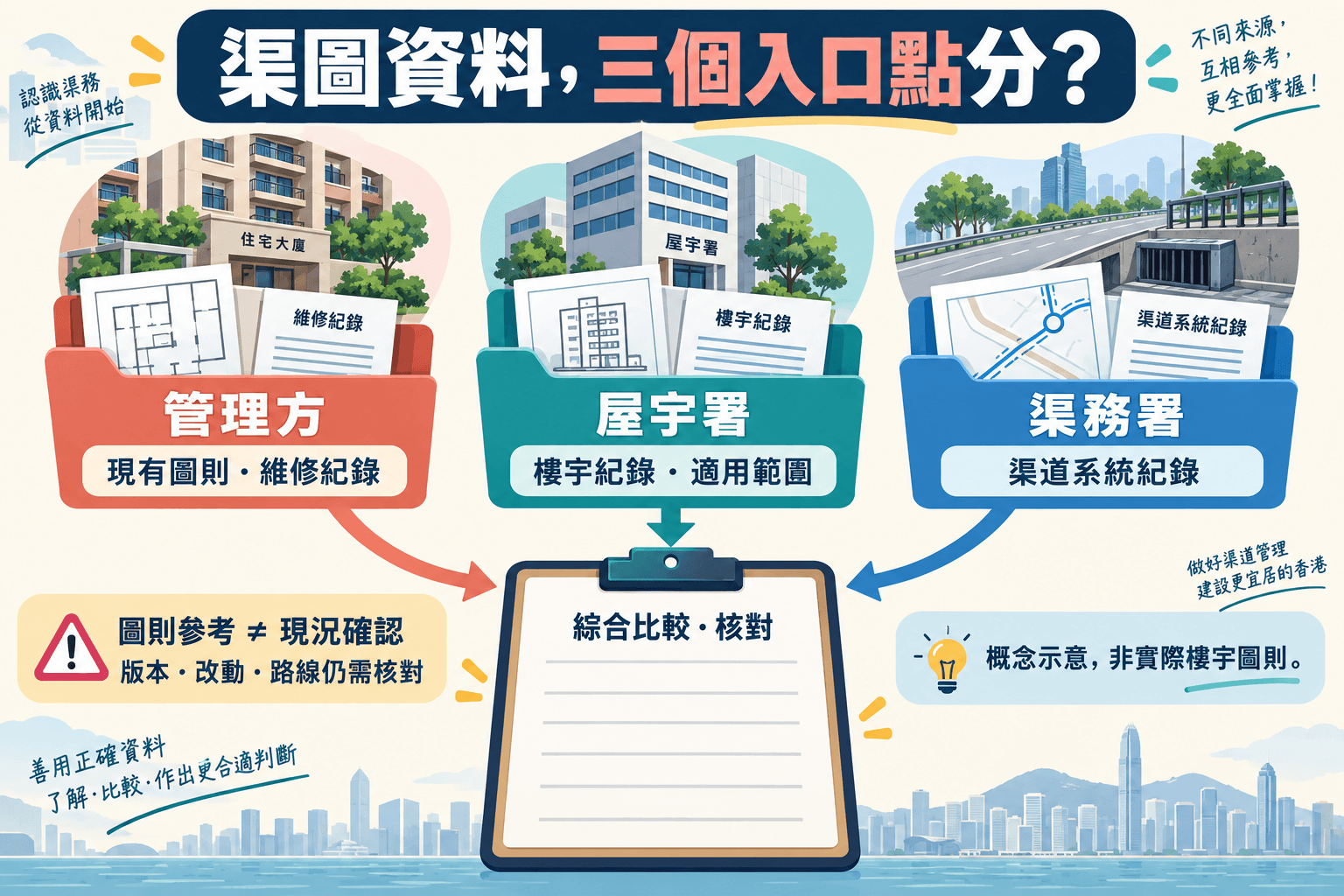

頁首資訊圖由 AI 製作，展示資料來源概念；不是實際樓宇圖則、地下渠網或安裝設計。
查找前，先定義「渠圖」要包含甚麼
單位及大廈內部
希望知道潔具去水、支管、公用立管或相關排水配置時，可先問管理方有甚麼樓宇圖則、維修、改建或竣工資料。文件是否涵蓋你的樓層和問題位置，需要再確認。
地下或屋外渠道
希望了解周邊排水／污水系統時，可查渠務署相關紀錄；私人地段內的管路、移交資料與現場變動仍可能需要另外取得。不能把街道圖上附近有一條渠，推論成你的單位必定接在那裏。
近期改動或某次已完成工程
舊核准圖則未必記錄每次後續工程。向原委託方、管理方或相關承辦方查找該次批准、工作紀錄及現況資料，保留來源與版本，不把單一相片當成完整竣工圖。
第一個來源：管理處、法團或其他管理負責人
先以物業、樓層、位置及用途詢問，避免只說「我要所有渠圖」。管理方是否持有完整資料，依物業而異；可請對方指出已有文件、缺漏與可向誰補查。
- 物業現有排水圖、相關樓層及地下資料。
- 已有資產／井位編號與圖例。
- 曾進行改渠、維修或調查的紀錄。
- 共用與私人範圍的管理文件；圖上連接不等於法律責任已決定。
- 相關位置的准入與現場聯絡安排。
原有租戶或前業主留下的草圖，可以作線索，但需標明來源和未確認內容。涉及商舖或工廈，實際用途和曾改動的設備亦要說明。
第二個來源：屋宇署樓宇資訊中心與百樓圖網
屋宇署樓宇資訊中心提供私人樓宇、小型工程及佔用許可證相關紀錄服務；官方頁面列出網上與親身查閱途徑。使用百樓圖網需按系統要求登記；所需表格與申請安排，以當時官方頁面為準。
查找時，準備物業名稱、地址、你要查的文件類型與範圍。取到文件後，記下是否核准圖、其他記錄或副本、其日期與涵蓋範圍，不要把文件名一律改成「最新渠圖」。
哪些樓宇不能假設屋宇署備有紀錄？
資訊中心官方頁面列出的例外包括戰前樓宇、新界豁免管制屋宇，以及房屋委員會已出售或賣出的指定類別建築物，如居屋、租置及該頁提及的領展管理建築物。查找這些物業時，應先核對適合的管理或記錄途徑，不反覆按私人樓宇方式申請。
這項紀錄範圍限制不能解讀成「該物業沒有文件」，也不表示只有一個替代來源。向所屬管理機構確認，並清楚記下誰提供了哪些資料。
第三個來源：渠務署渠道系統紀錄
渠務署紀錄圖則頁面介紹渠道資料及查閱途徑，亦提供地理資訊地圖入口。官方說明指出，所示渠道路線與水平須現場確認，且不能保證所有排水渠已包括在記錄中。
因此，使用這類資料前先核對地點、圖例與涵蓋範圍。它不是你單位內部每個潔具的完整現況圖，也不直接證明渠管狀況、現有堵塞、維修責任或最後接駁已獲確認。
需要調查私人物業與外部渠段的連接時，把已有樓宇圖、地段／管理資料及現場結果一起交適合人員核對，避免只憑地圖最近的一條線作結論。
實際申請或詢問前的文件要求範本
下面是一份資料準備格式，並非政府表格，亦不表示接收方一定備有或可提供所有項目。
物業名稱及完整地址：［填寫］
需要查核的位置／樓層／資產編號：［填寫］
用途：［檢查準備／管理跟進／工程記錄核對／其他］
想取得的文件類型與時段：［填寫］
已有文件名稱、版本及來源：［填寫］
是否需相關圖例、附件或後續改動紀錄：［填寫］
目前缺漏或看不清的部分：［填寫］
接收及跟進聯絡：［填寫］
若接收方需要正式表格、身份或授權資料，按其要求提交，不用這份訊息取代申請程序。不同文件用途亦可能需要不同形式；涉及正式呈交或爭議，先確認接收方要求。
圖則到手後，用三欄思路核對
圖上標示
記下圖名、版本、圖例、位置、方向與標示內容。看不懂符號、尺寸或水平時保留原資料，交合適人士解讀；不要自行換算成施工方案。
現場可安全看見
從正常可達位置記錄設備、外露接駁及管理編號。照片附位置和日期；不要為對照圖則打開沙井、拆封板、探身看外牆或伸進暗處。
仍待確認
標出隱藏路線、可能改動、缺頁、版本不一致與無法進入範圍。由管理方、專業人員或承辦方說明需如何補查；不把「未見到」改成「不存在」。
文件／版本／來源：［填寫］
圖上位置及用途：［填寫］
可見現況及照片編號：［填寫］
曾改動的已知資料：［填寫］
差異或尚未確認：［填寫］
下一步及跟進聯絡：［填寫］
找不到完整圖則，仍可以準備甚麼？
整理受影響設備、位置、時段、可見接駁、過往工程與管理回覆。現場檢查方可據這些資料確認下一步如何識別可達範圍、定位或取得其他記錄。是否使用 CCTV 或其他方法，取決於需要回答的問題和現場條件，不是「沒有圖就一定照渠」。
管路用途可參考雨水與污水渠，入口協調看檢查入口，影像用途看CCTV 指南。
常見問題
百樓圖網是否一定有我單位的渠圖？
不能保證。先核對樓宇類別、備存範圍與所取得文件是否涵蓋問題位置。
地理資訊地圖能顯示星盆後面的暗喉嗎？
不能把外部系統記錄當成單位內每個接駁的完整現況。需要樓宇資料和現場核對。
舊圖上的路線與可見喉不同，是否一定違例？
不能單靠這個差異下結論。確認版本、後續工程與適用程序，由適合人員判斷。
施工相片可以當成竣工圖嗎？
相片提供特定位置與時點的資料，不等於有比例、連接及完整範圍的正式圖則。
屋宇署沒有備存，是否代表管理處一定有？
亦不能保證。向所屬管理方查詢文件來源與缺漏，再決定補查途徑。
圖則能決定由誰付款嗎？
圖則可協助確認設施位置和用途，但責任亦涉及其他文件、事實與規定。詳見報修責任指南。
下一步：把文件連到實際問題
使用大廈渠務跟進指南建立位置與待辦表，或在聯絡頁向通管家說明要查的設備、現有資料及未知範圍，確認可安排的檢查。沒有現場依據，不要求僅憑一張舊圖確診。
資料來源與適用範圍
資料核對：2026 年 10 月 10 日。申請方式及可查文件以相關機構最新說明為準；本文清單是編輯設計的資料準備工具。本文不提供工程圖、不判定合法性或責任。
